Dòng máy laser sợi quang được thiết kế để đáp ứng nhu cầu của các nhà sản xuất làm việc với vật liệu bao bì cứng, có mật độ cao trên các dây chuyền sản xuất có tốc độ trung bình hoặc cao.
1. Tổng quan sản phẩm
Laser sợi quang(Fiber laser) sử dụng sợi quang làm môi trường khuếch đại, là kết quả của việc phát triển công nghệ khuếch đại gián đoạn trong truyền thông đường dài thành nguồn laser có công suất cao. Một sợi quang bao gồm lõi truyền ánh sáng ở giữa và lớp vỏ kim loại bao quanh lõi theo hình tròn đồng tâm. Laser sợi quang sử dụng chính lõi này làm môi trường laser để khuếch đại chùm tia sáng. Do đó, nguyên tố Yb (Ytterbium) được pha thêm vào trong lõi.

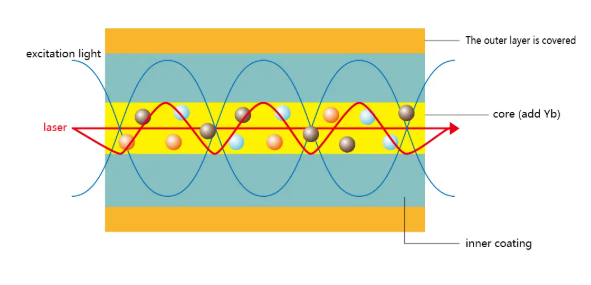

Các sợi khuếch đại (tiền khuếch đại và khuếch đại chính) được cấu tạo gồm ba lớp: lõi và hai lớp vỏ kim loại. Ánh sáng kích thích sẽ đi vào lớp vỏ kim loại bên trong và lõi có pha Yb, làm cho các nguyên tử bên trong lõi chuyển sang trạng thái kích thích. Tia laser được giữ lại trong lõi và được khuếch đại nhờ các nguyên tử kích thích đó, ánh sáng càng truyền đi trong môi trường thì năng lượng càng được tăng cường. Khác với laser thể rắn hoặc laser khí, ánh sáng trong laser sợi quang chỉ truyền theo một hướng và không phản xạ qua lại.
2. Đặc điểm nổi bật sản phẩm
Dễ sử dụng
Laser sợi quang(Fiber laser) công suất cao là lựa chọn lý tưởng cho các sản phẩm có độ mài mòn cao như linh kiện động cơ, vòng bi, hệ thống phanh hoặc các sản phẩm và cáp được ép đùn, nơi yêu cầu độ tương phản khắc rõ nét và độ bền để đảm bảo mã vạch có thể đọc được trong suốt vòng đời sản phẩm.
· Nguồn laser có tuổi thọ cao, với thời gian trung bình giữa các lần hỏng hóc (MTBF) khoảng 100.000 giờ;
· Nguồn laser làm mát bằng không khí gần như không cần bảo trì và không có bộ phận hao mòn, giúp giảm đáng kể thời gian dừng máy;
· Vùng khắc tiêu chuẩn 100x100 mm, cùng với độ chính xác khắc cao và viền sắc nét giúp tăng năng suất;
· Cấp độ bảo vệ tiêu chuẩn IP54, phù hợp để vận hành ổn định và liên tục trong môi trường bụi bẩn và ẩm ướt;
· Nhiều khoảng cách làm việc tùy chọn, đầu in có thể lắp đặt linh hoạt từ 0~360 độ, giúp dễ dàng tích hợp vào dây chuyền sản xuất.
Hiệu ứng khắc laser
Vật liệu được khắc, bước sóng laser và loại laser đều ảnh hưởng đến hiệu quả khắc. Dưới đây là một số hiệu ứng khi sử dụng laser sợi quang để mã hóa:
· Làm nóng chảy các loại nhựa khác nhau để tạo hiệu ứng lồi lõm trên bề mặt;
· Phản ứng hóa học giữa tia laser và sản phẩm gây ra thay đổi màu sắc;
· Khắc trên bề mặt sản phẩm, ví dụ như trên lon và kim loại;
· Tẩy hoặc loại bỏ lớp phủ màu trên bề mặt để lộ ra lớp màu thay thế bên dưới;
· Carbon hóa hoặc đốt có kiểm soát các vật liệu như gỗ, bìa carton, cũng như cáp và ống nhựa.
Trường hợp khắc bằng laser fiber
Laser sợi quang (Fiber laser) là thiết bị sử dụng chùm tia laser có năng lượng cao được tạo ra từ laser sợi quang để khắc vĩnh viễn bề mặt của nhiều loại vật liệu. Nguyên lý hoạt động của nó dựa trên việc bay hơi, thay đổi hóa học hoặc tẩy lớp bề mặt của chất liệu mục tiêu bằng tia laser để khắc họa họa tiết, văn bản hoặc mã QR mong muốn.
3. Ứng dụng sản phẩmMáy khắc laser sợi quang được thiết kế để khắc các vật liệu đóng gói cứng, có mật độ cao trên các dây chuyền sản xuất tốc độ trung bình hoặc cao, chẳng hạn như các bộ phận kim loại, vỏ điện tử, dây và cáp, lon, và nắp chai nhựa.

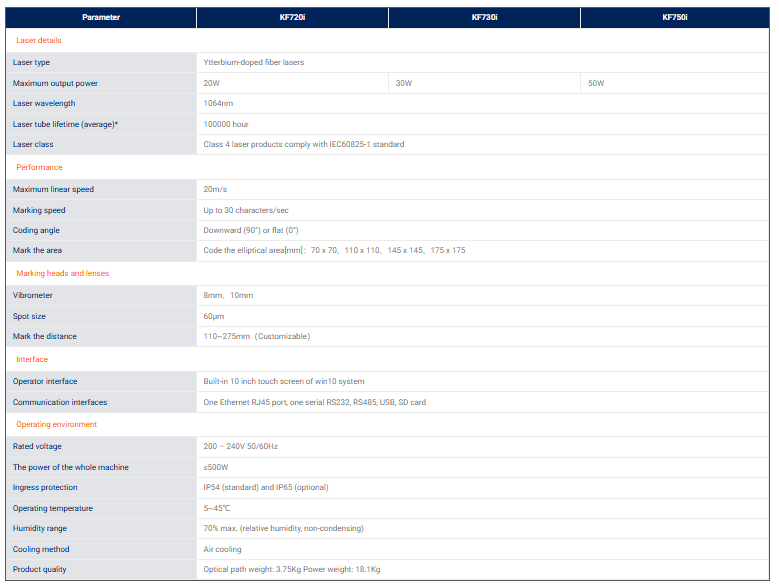

4. Thông số kỹ thuật
| Thông số kỹ thuật | KF720i | KF730i | KF750i |
|---|---|---|---|
| Chi tiết laser | |||
| Loại laser | Laser sợi quang được dop Ytterbium | Laser sợi quang được dop Ytterbium | Laser sợi quang được dop Ytterbium |
| Công suất tối đa | 20W | 30W | 50W |
| Bước sóng laser | 1064nm | 1064nm | 1064nm |
| Tuổi thọ ống laser (trung bình)* | 100000 giờ | 100000 giờ | 100000 giờ |
| Lớp laser | Sản phẩm laser lớp 4, tuân thủ tiêu chuẩn IEC60825-1 | Sản phẩm laser lớp 4, tuân thủ tiêu chuẩn IEC60825-1 | Sản phẩm laser lớp 4, tuân thủ tiêu chuẩn IEC60825-1 |
| Hiệu suất | |||
| Tốc độ tuyến tính tối đa | 20m/s | 20m/s | 20m/s |
| Tốc độ khắc | Lên đến 30 ký tự/giây | Lên đến 30 ký tự/giây | Lên đến 30 ký tự/giây |
| Góc mã hóa | Xuống (90°) hoặc phẳng (0°) | Xuống (90°) hoặc phẳng (0°) | Xuống (90°) hoặc phẳng (0°) |
| Diện tích mã hóa | Mã hóa khu vực hình elip [mm]: 70 x 70, 110 x 110, 145 x 145, 175 x 175 | Mã hóa khu vực hình elip [mm]: 70 x 70, 110 x 110, 145 x 145, 175 x 175 | Mã hóa khu vực hình elip [mm]: 70 x 70, 110 x 110, 145 x 145, 175 x 175 |
| Đầu khắc và ống kính | |||
| Vibrometer | 8mm, 10mm | 8mm, 10mm | 8mm, 10mm |
| Kích thước điểm sáng | 60μm | 60μm | 60μm |
| Khoảng cách mã hóa | 110~275mm (Tùy chỉnh) | 110~275mm (Tùy chỉnh) | 110~275mm (Tùy chỉnh) |
| Giao diện | |||
| Giao diện người sử dụng | Màn hình cảm ứng 10 inch tích hợp hệ thống Win10 | Màn hình cảm ứng 10 inch tích hợp hệ thống Win10 | Màn hình cảm ứng 10 inch tích hợp hệ thống Win10 |
| Cổng giao tiếp | Một cổng Ethernet RJ45, một cổng RS232, RS485, USB, thẻ SD | Một cổng Ethernet RJ45, một cổng RS232, RS485, USB, thẻ SD | Một cổng Ethernet RJ45, một cổng RS232, RS485, USB, thẻ SD |
| Môi trường hoạt động | |||
| Điện áp định mức | 200 – 240V 50/60Hz | 200 – 240V 50/60Hz | 200 – 240V 50/60Hz |
| Công suất toàn bộ máy | ≤500W | ≤500W | ≤500W |
| Chỉ số bảo vệ vào | IP54 (chuẩn) và IP65 (tùy chọn) | IP54 (chuẩn) và IP65 (tùy chọn) | IP54 (chuẩn) và IP65 (tùy chọn) |
| Nhiệt độ hoạt động | 5~45℃ | 5~45℃ | 5~45℃ |
| Phạm vi độ ẩm | Tối đa 70% (độ ẩm tương đối, không ngưng tụ) | Tối đa 70% (độ ẩm tương đối, không ngưng tụ) | Tối đa 70% (độ ẩm tương đối, không ngưng tụ) |
| Phương pháp làm mát | Làm mát bằng không khí | Làm mát bằng không khí | Làm mát bằng không khí |
| Chất lượng sản phẩm | |||
| Trọng lượng quang học | 3.75Kg | 3.75Kg | 3.75Kg |
| Trọng lượng nguồn | 18.1Kg | 18.1Kg | 18.1Kg |
