Dây chuyền nước trà xanh, trà thảo mộc đóng chai, lon

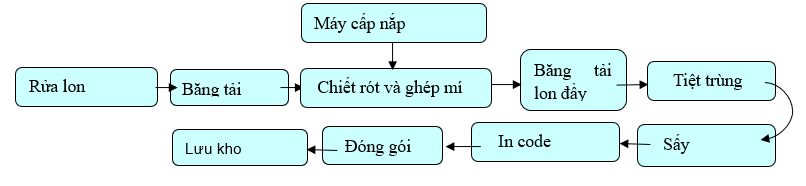

Sơ đồ sản xuất

Hệ thống phối trộn CO2 đồ uống có gas

1. Máy phối trộn CO2

• 5 BỒN
• Tỉ lệ điều chỉng syrup và nước: 1:3-1:10
• Hàm lượng (CO2:H2O):>3.8
• Sai số phối trộn (%): <2
• Nhiệt độ đầu vào nước giải nhiệt (°C): 0-4
• Áp suất đầu vào nước giải nhiệt (Mpa): 0.4-0.5
• Nhiệt độ syrup (°C): 2-8
• Áp suất đầu vào syrup (Mpa): 0.15-0.25
• Áp suất đầu vào CO2(%): 0.7-0.82
• Độ tinh khiết CO2 (%) :99.9
• Áp suất làm việc bồn chứa (Mpa) 0.6-8

2. Bộ lọc CO2

3. Hệ thống nước giải nhiệt

- Làm lạnh nước từ nhiệt độ thường xuống 4 độ.

4. Tháp nước giải nhiệt và các phụ kiện khác

5. Bơm nước giải nhiệt

6. Bộ trao đổi nhiệt dạng tấm

7. Bồn nước giải nhiệt

8. Bơm nước

9. Phụ kiện, motor, van, ống



Hệ thống chiết rót và đóng lon

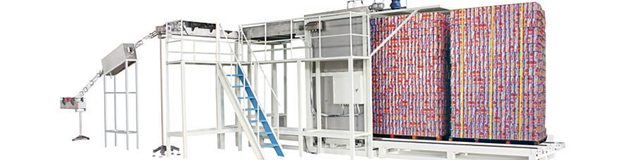

1. Máy rã pallet lon rỗng bán tự động

- PLC, HMI Siemens, thành phần điện Schneider, motor SEW
- Làm bằng thép carbon; bộ phận tiếp xúc lon làm bằng inox
- Lấy giấy lót ra thủ công
- Lấy pallet thủ công
- Bàn vận hành

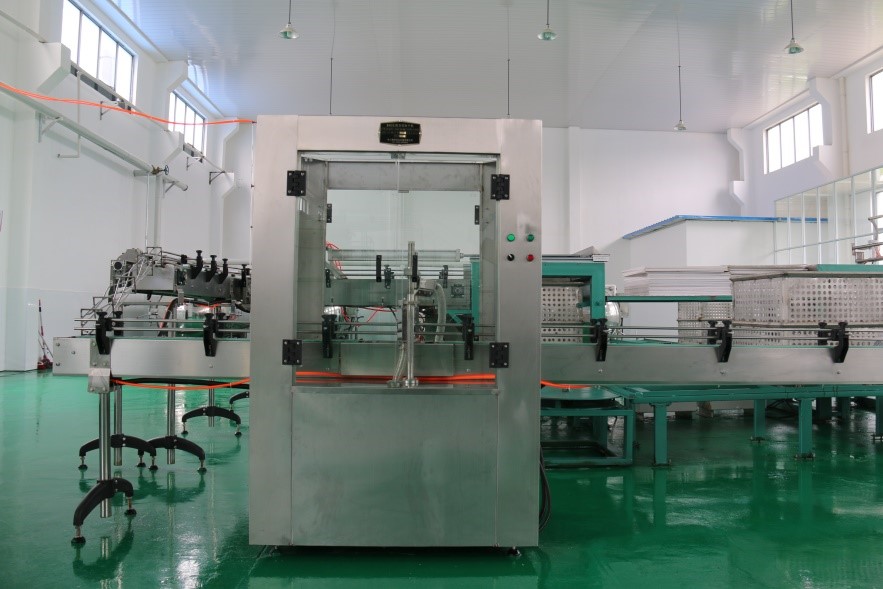

2. Máy rửa lon rỗng

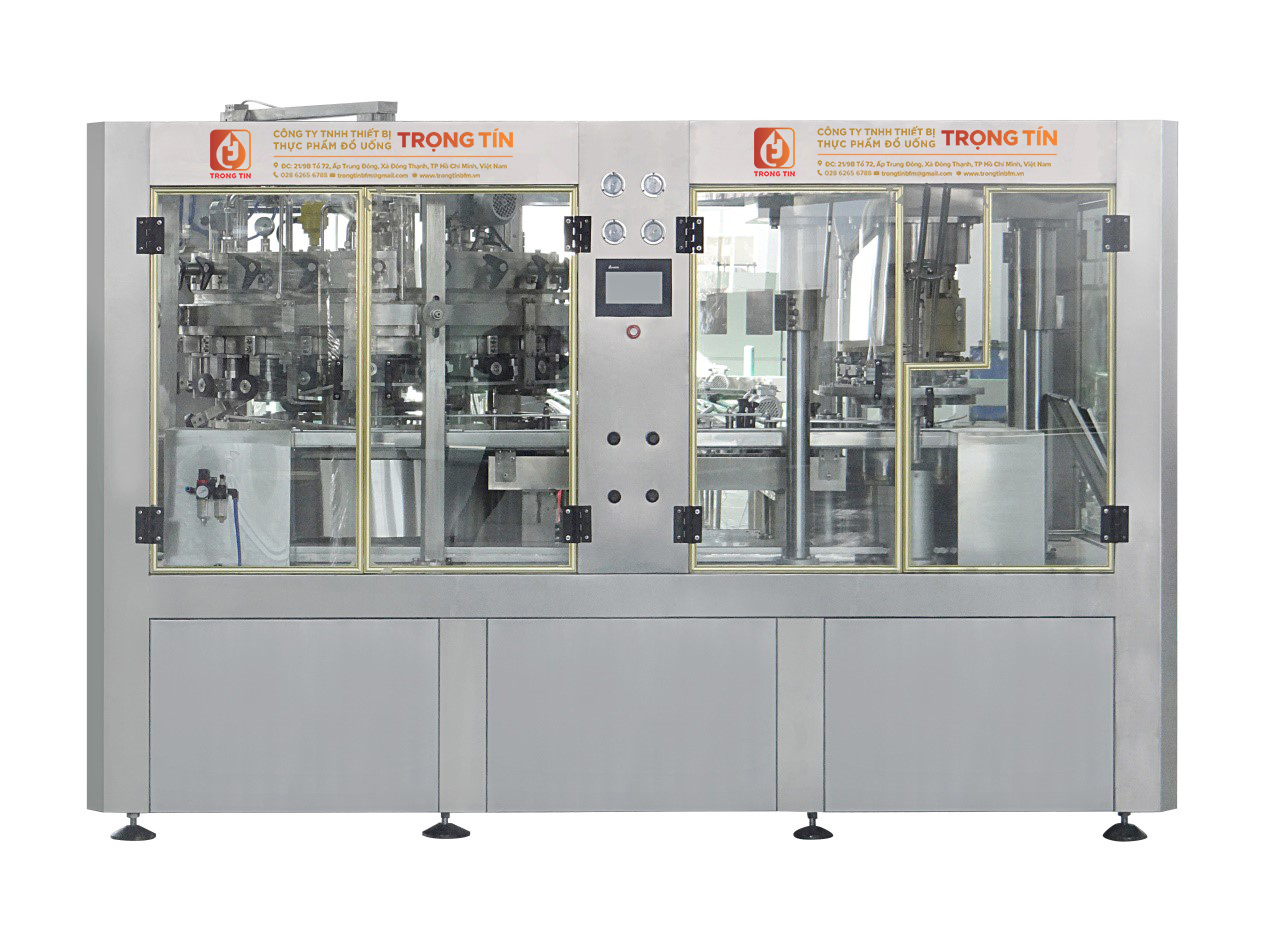

3. Máy chiết rót và ghép mí

- Chiết được cả nóng và lạnh
- Máy ghép mí, 1 bộ con lăn ghép mí, mâm ghép và cốt xuất xứ Thailand.
- Bạc đạn – NACHI / SKF – chính hãng, và các thành phần lắp đặt trên máy được nhập khẩu từ Nhật Bản.
- Bồn inox 304 và van chiết
- Hệ thống CIP

4. Bộ phận thay thế cho miệng van chiết

5. Bộ phận thay thế cho thân lon khác

6. Bộ phận thay thế cho nắp lon khác

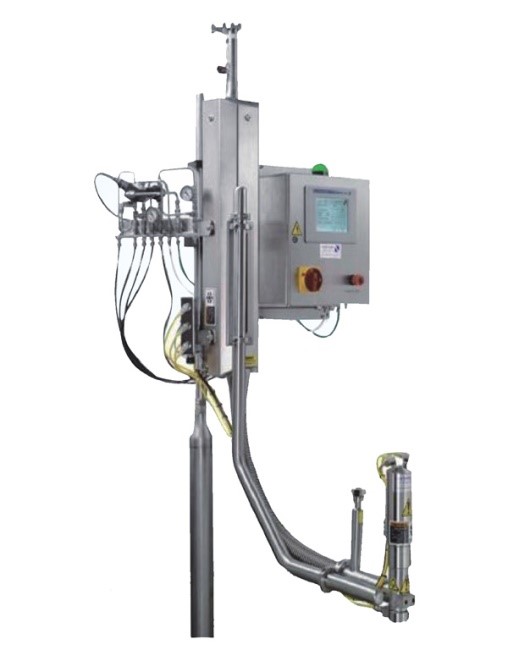

7. Máy phun nitơ lỏng

- Dùng khi chiết nóng

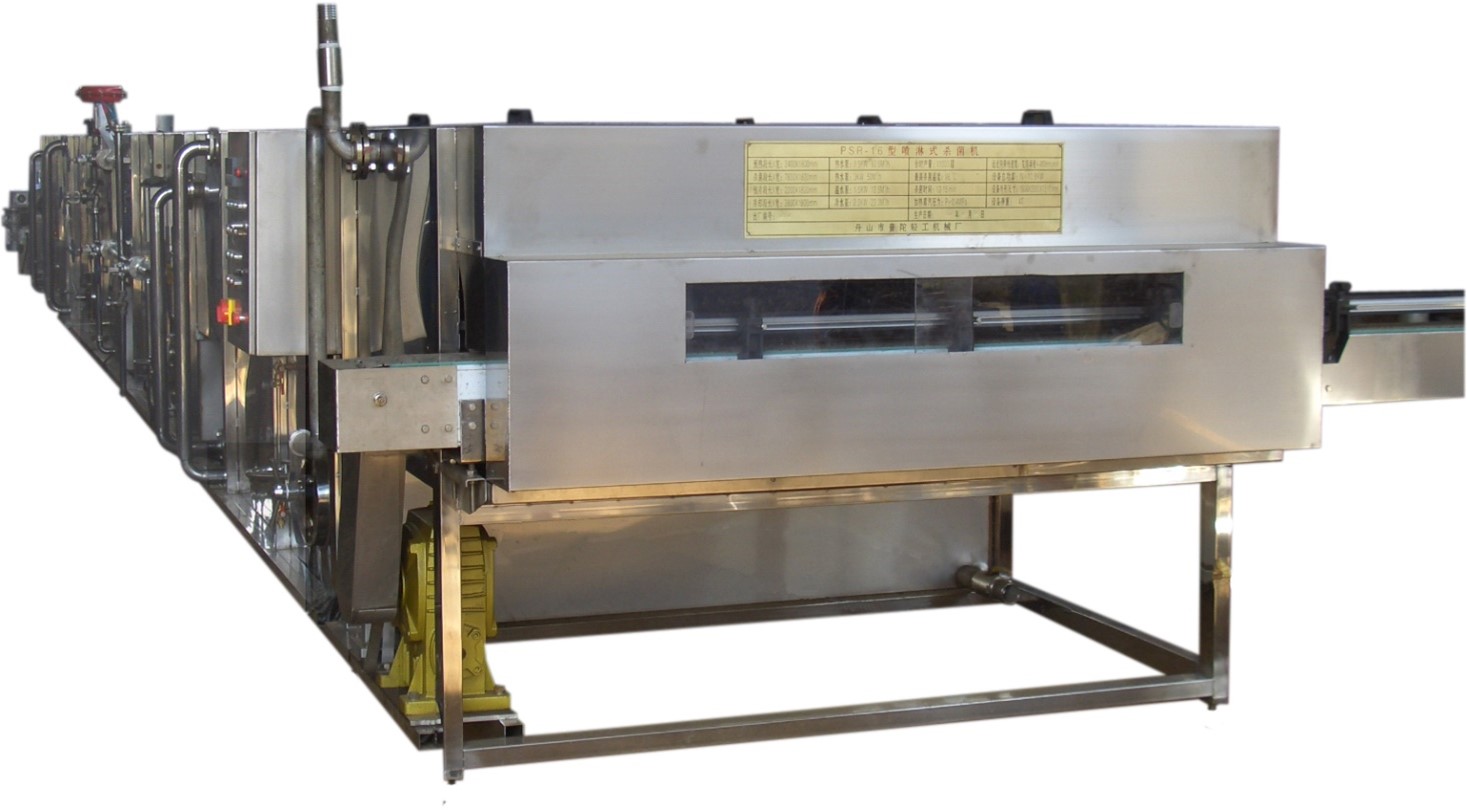

8. Hầm thanh trùng dạng phun

- Ba khu vực nhiệt độ
- Điều chỉnh nhiệt độ tự động
- Làm bằng inox 304
- Thành phần điện nhập khẩu
- 2 bộ trao đổi nhiệt dạng tấm

9. Bộ đảo lon

10. Máy thổi khô

11. Máy in code

12. Máy phóng nhãn

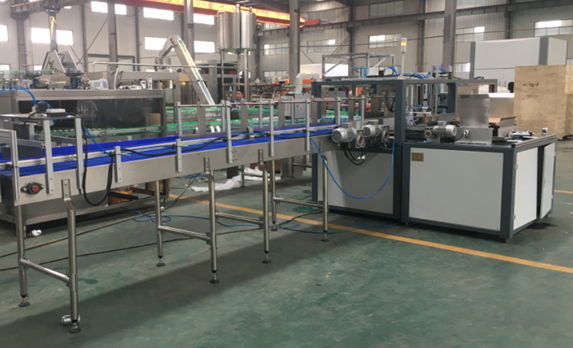

13. Thiết bị phân làn vào đóng lốc/thùng

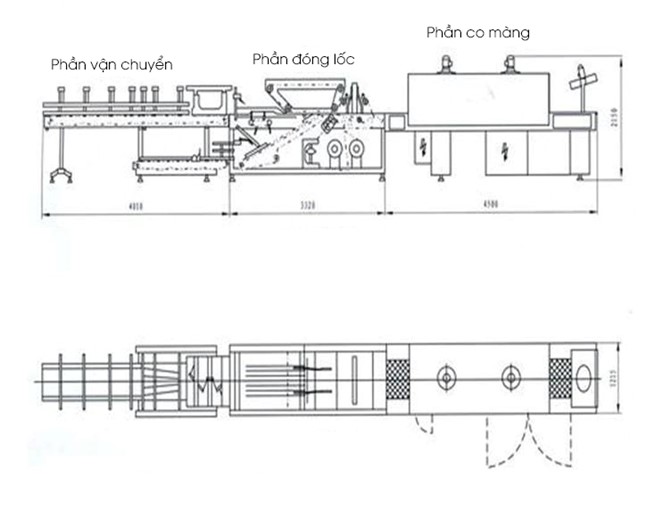

14. Máy đóng lốc

15. Máy đóng thùng tự động
