Hệ thống trích ly nước thảo mộc, trà xanh

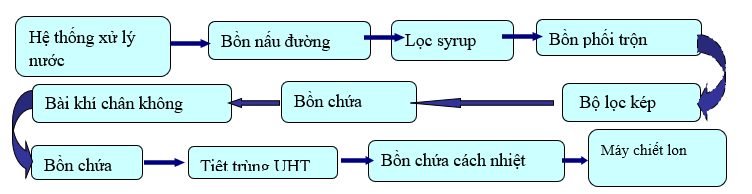

Sơ đồ hệ thống pha chế đồ uống

Mô tả thiết bị

1. Bồn cắt cao nấu đường

- Chất liệu: SUS304
- Cấu trúc 3 lớp inox với cách nhiệt
- Bao gồm cửa quan sát, đồng hồ nhiệt độ, cổng CIP, vòi, cổng vào và ra, ống thủy

2. Bơm đường

- Chất liệu SUS304

3. Bộ lọc kép

- Chất liệu SUS304

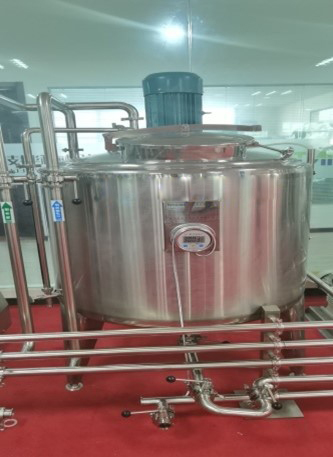

4. Bồn phối trộn

- Hai lớp với cách nhiệt
- Bao gồm cửa quan sát, đồng hồ nhiệt độ, cổng CIP, vòi, cổng vào và ra, ống thủy

5. Bơm sản phẩm

- Chất liệu SUS304

6. Bộ lọc túi kép

- Độ chính xác lọc: 50 µm.

- Trên đỉnh bồn được trang bị đồng hồ áp suất, bao gồm cả van bướm chuyển đổi.

7. Bộ trao đổi nhiệt dạng tấm

- Chất liệu SUS304
- Cấu trúc ghép tấm rời
- Gioăng cao su chịu nhiệt cao tiêu chuẩn thực phẩm

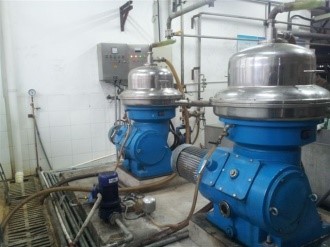

8. Máy ly tâm dạng đĩa

- Vệ sinh tự động

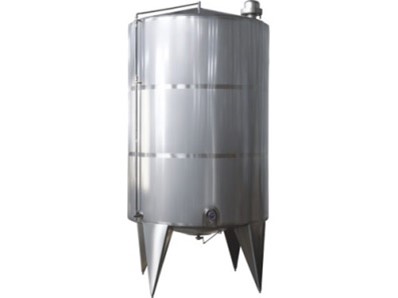

9. Bồn đệm

- Chất liệu: SUS304
- 1 lớp
- Bao gồm cửa quan sát, đồng hồ nhiệt độ, cổng CIP, vòi, cổng vào và ra, ống thủy

10. Bơm sản phẩm

- Chất liệu SUS304

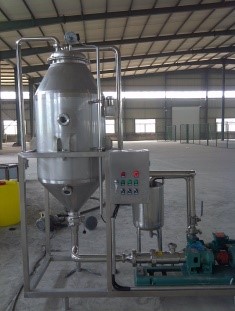

11. Máy bài khí chân không

- Độ chân không: -0.085Mpa

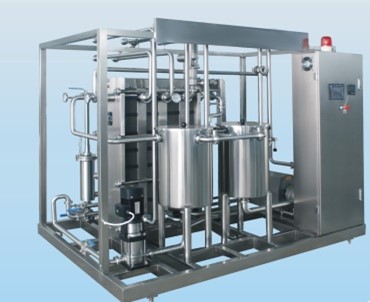

12. Máy tiệt trùng UHT dạng tấm

- Phụ kiện: PID AUTO
- Điều khiển: PLC Siemens, điện Schneider, van áp suất không đổi, van giảm áp SUS304 từ Nhật Bản; Bơm ABB, bơm cao áp, hộp điện, đồng hồ nhiệt độ, đồng hồ áp suất.

13. Sàn vận hành

- Tổng thể bằng inox 304, ống tròn inox làm chân đỡ, ống chữ nhật inox làm khung, thép tấm chống trượt inox, lan can an toàn inox
